外置机油泵 超大流量 ，多种配置一网打尽，适合所有车型改装使用

车车

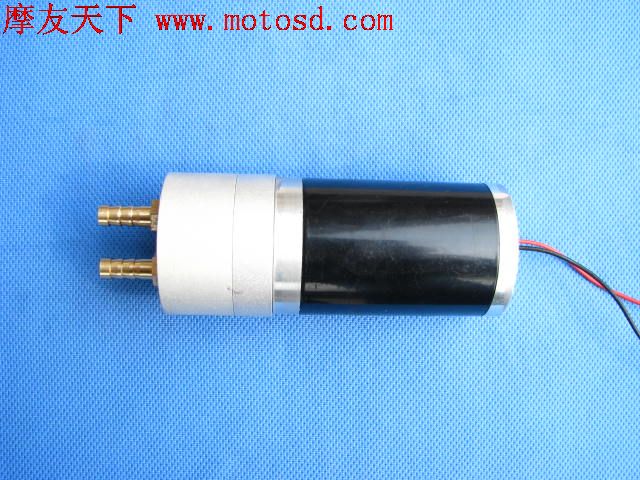

摩托车改装机油冷散热器外置机油泵超大流量耐高温低功率







摩友天下设计生产，专门用于摩托车汽车发烧友自行改装外置油冷系统，此款机油泵具有自吸能力，并且耐高温，可长时间连续工作，满足大多数发动机的机油冷却外置循环。

采用偏心泵结构，稳定可靠，机油温度150度以上连续工作2小时测试正常，(发动机的机油最高温度130度左右，一般行驶情况下油温在90-110度之间)

总长度127mm （不含管接头）

直径 54mm

电压 12V

核定功率50瓦 ：机油常温状态下功率为48-52瓦  机油温度80度或者以上时功率30-35瓦

电机转速5000转/分钟   机油温度80度或者以上时的负载转速4200-4500转

机油温度80度或者以上时流量约6.2升/分钟

接头外径8mm

油管内径8mm

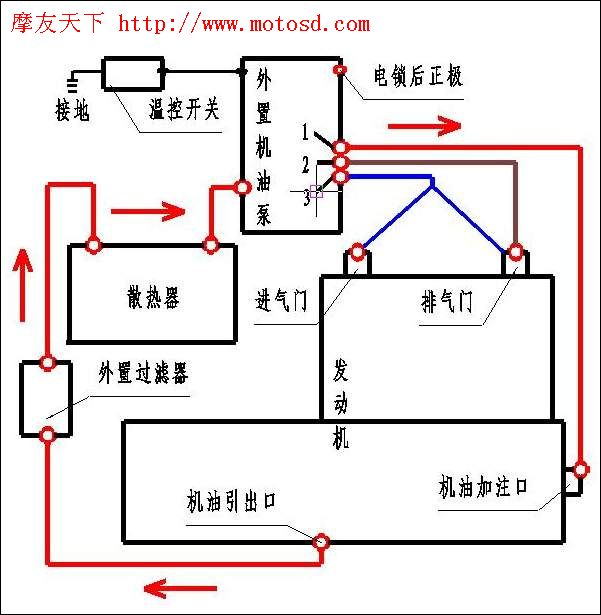

以上为外置油冷系统的安装示意图，机油泵的输入接发动机的底部（在放油螺丝或者滤芯盖处根据不同车型改装），机油泵输出到发动机上有三种方式，可根据自己的机器实际操作改装

1 接到发动机加机油口的位置

2 接到发动机的排气门位置

3 使用三通接到发动机的进气门和排气门位置

机油泵安装时输入的管子尽量短，这样可使机油迅速从发动机底部抽出来，到达机油泵并进入循环状态。

在机油泵与发动机底部的管路上可加装外置滤芯，可防止杂质进入机油泵，防止过早磨损，本店有售。

红色线黑色线接电源，正接反接电机的运转方向不同，泵体产生的噪音不同，安装时选择声音小的运转方向，只要接头分清楚进出油路就可以了。

可接开关控制运转，也可使用本店的温控开关控制，温控开关的工作温度在70度左右通断，是装在发动机缸体位置，这时的机油温度基本到90度了，机油泵开始工作。



注意，机油泵严禁空转，必须使用机油为介质，不得使用水或者其他液体，会造成磨损。

由于流速大，请使用全通式油冷器（阻力小）管路内直径不得低于8mm，各个接头内截面直径不低于6mm左右，防止负荷过大，负荷过大会使噪音加大并且电功率过高。（常温机油负荷就很大，油温到80度以上就基本没有阻力了）

电机底部有电线进入，这里请注意一下不要进水，拉扯，磨损短路。









车车

双缸系列

*****************

天剑的

车车

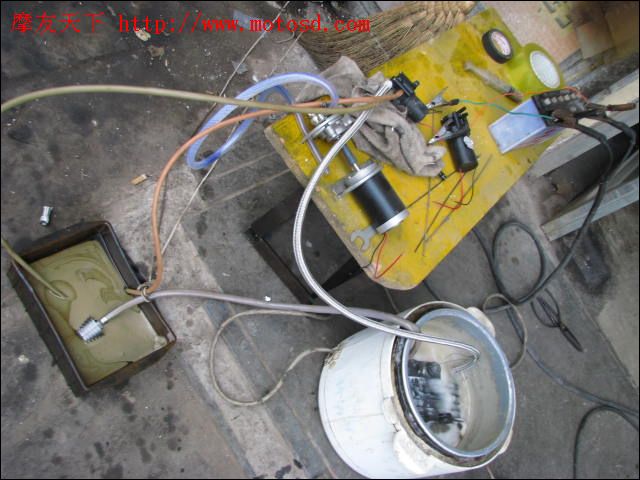

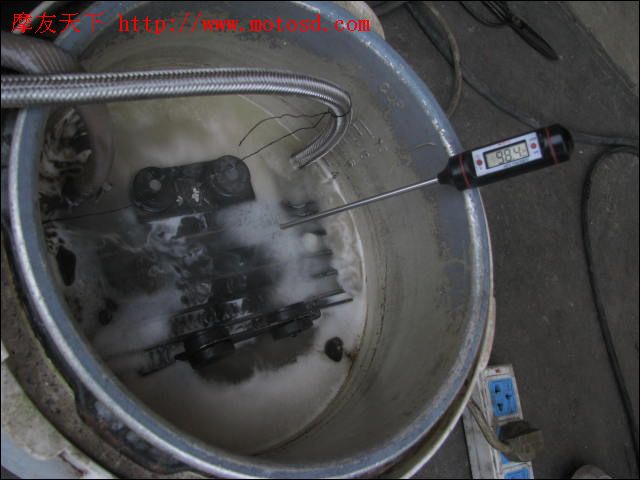

试验：效果 相当不错！！

结果：准备大批量生产！！

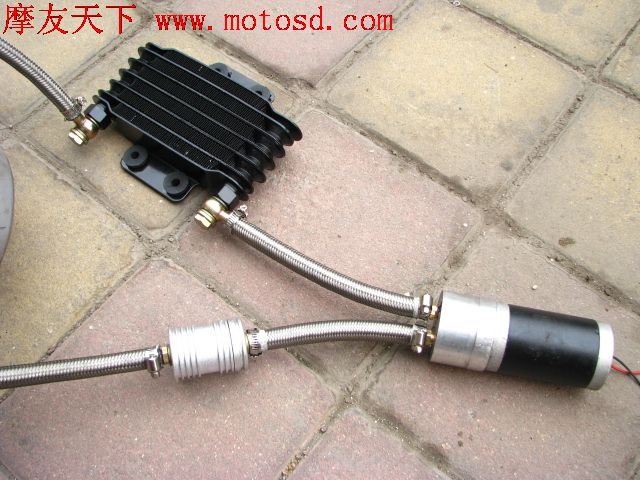

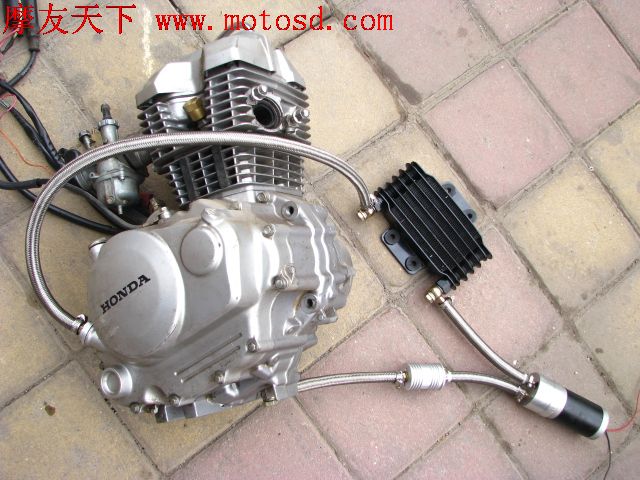

改装油冷 外置泵 试验图 此主题相关图片如下： 此主题相关图片如下：

车车

zythb81

嗯，适合不想单用内泵改油冷的车！

车车

天剑改装测试

车车

外置机油泵电动油泵配件-卡子





适合内径8mm钢丝编织油管使用 适合直径10-18mm

价格 1元
***************************

外置机油泵电动油泵配件-加油口标尺转接头





常用的机油标尺丝纹规格

粗丝20x2.5mm 大多为本田雅马哈车型

细丝20x1.5mm 大多为铃木系列

跨骑与踏板车规格不同，请测量原车丝纹规格确定购买

接头适合内径8mm油管

价格18元

***************************

外置机油泵电动油泵配件-专用油管钢丝编织管



不锈钢丝编织 内橡胶管尼龙加强。内径8mm规格
价格20元/米

****************************



外置机油泵电动油泵配件-专用机油过滤器





外置过滤小滤芯，有效防止油泵被杂质意外堵塞。

直径40mm 高度54mm 接头适合内径8mm管子

***********************************



摩托车改装机油散热器油冷器铝制大流量各种款式



所有油冷器均可匹配各种摩托车改装油冷散热系统 本店均有套件销售 详情请看本店铺商品。

汇总对比图 .油冷器的接口螺丝规格为M12x1.25mm .有需要空心螺丝的本店有售，可另行购买 （E款出口款油冷器带有安装支架，其他款式均不带支架） **********  A 小号散热器   铝质机油冷却器散热器油冷器全通式大流量尺寸155/65/32mm 小号油冷器 容积75ml    无货了      **********  B 摩托车铝质机油冷却器散热器油冷器全通式大流量尺寸180/80/32mm   标准油冷器 容积85ml     **********    C D 摩托车铝质机油冷却器散热器油冷器全通式大流量250/110/32mm 大号油冷器  容积 170ml  **********  E 出口型铝质机油冷却器散热器油冷器全通式大流量尺寸200/95/45 出口款油冷器 容积65ml 带支架   **********

外置机油泵电动油泵配件-改装油冷器专用空心螺丝M12X1.25  规格

价格 ：一个螺丝带两个垫子 8元



价格 ：一个螺丝带两个垫子 8元

***************



外置机油泵电动油泵配件-改装油冷器油管接头球头+卡子



 安装空心螺丝的孔径 12mm

柄直径，插管子的部分 8mm

接头+卡子 5元



**************************************

外置机油泵电动油泵配件-发动机放油螺丝组合接口（大）



接头直出方式

**********

接头直角输出方式

**********

锁紧方式可使用图片方法

**********
放油螺丝丝纹规格分为两种36x1.5mm 和30x1.5mm，请选择使用

油管接头分为两种方式，直接输出和直角输出，请选择使用

接口均使用8mm内径油管

***********************************

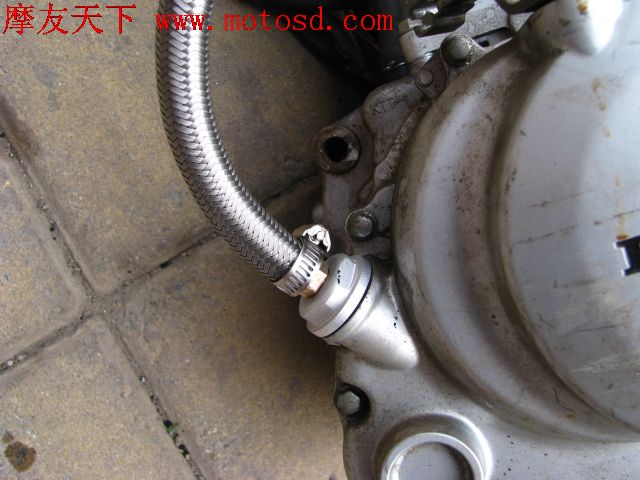

外置机油泵电动油泵配件-发动机放油螺丝接口（小）

丝纹规格12x1.5mm

油管接头分为两种方式，直出和直角输出，请选择使用

接口均使用8mm内径油管

直角输出：此规格螺丝适合大多数车型的底部和侧边的放油螺丝转换使用

***********************

直出接头：部分车型特别是踏板车左侧的放油螺丝比较深，不能使用直角输出方式需要使用直出方式的接头 请选择使用。


车车

外置机油泵油冷系统基本车型配置参考









外置机油泵安装示意图：

放油口出油—外置滤芯—外置机油泵—油冷散热器—加机油口—

实际管子长度根据自己车型安排

更多详细内容请看 http://www.motosd.com/vip/dispbbs.asp?boardid=19&id=29042&page=1&star=1



加机油口



放机油口

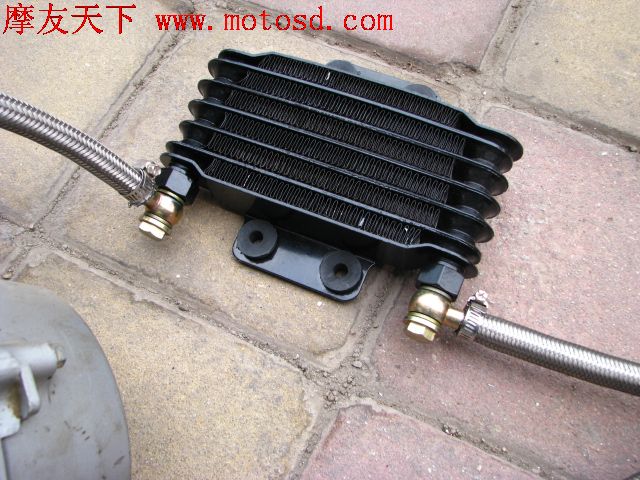

油冷器的连接

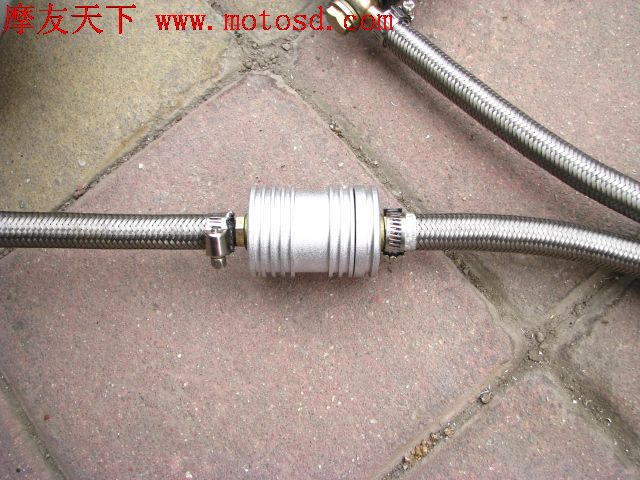

外置机油过滤器

本田双缸系列以及各系列单缸车cbf 战鹰、战神、统御、幻影、 基本配置：

1 任选1个油冷器+2个油冷器空心螺丝12x1.25mm+2套接头/ 12孔8柄

2 1个外置泵

3 1个外置机油滤芯（大小任选）

4 油管若干个+卡子若干个

5 加油口接头 选择粗丝20x2.5mm

6 放油口接头 选择12x1.5mm+球头

以上为基本配置

车车

摩托车改装油冷系统外置泵配置标准套件 标配

A  外置泵185元

B 外置小滤芯65元（可选大滤芯85元）

C 发动机放油螺丝接头直角接头15元 直出接头6元 分别一个可选择使用 丝纹规格12x1.5mm

D 发动机加油螺丝接头18元 丝纹规格20x2.5mm

E 油冷器接头螺丝+球头一对 24元

F 油管卡子8个 8元

G 油管两米 40元（20元/米可自由选择长度）

H 油冷器大号170ml  120元（其他大小 款式可另行选择）

以上为外置泵油冷系统标配，标注的丝纹规格 适合大多本田系列发动机cb cg cbf cm ca 等等双缸单缸系列发动机，雅马哈ybr系列发动机与以上数据完全一样

其他车型请看好加油口和放油口丝纹规格选择使用

价格 481元
